Další varianty ZX Evolution

Když už jsem se tady v minulých článcích rozepsal o ZX Evolution, pojďme si říct něco o jeho dalších variantách. Původní ZX-Evolution (Pentevo) je ruský open-source klon ZX Spectra postavený na FPGA, který rozšiřuje klasický hardware o moderní rozhraní, rozšířenou paměť a pokročilé zvukové obvody. Komunita okolo něj časem vytvořila dvě pozoruhodné derivace – kompaktní ZXEVO.1010 a ambiciózní all-in-one integraci ZX Evo Max. Oba projekty sdílejí stejné FPGA jádro, ale liší se filozofií a rozsahem.

ZXEVO.1010

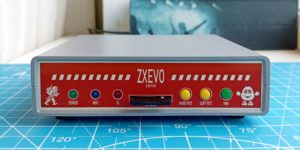

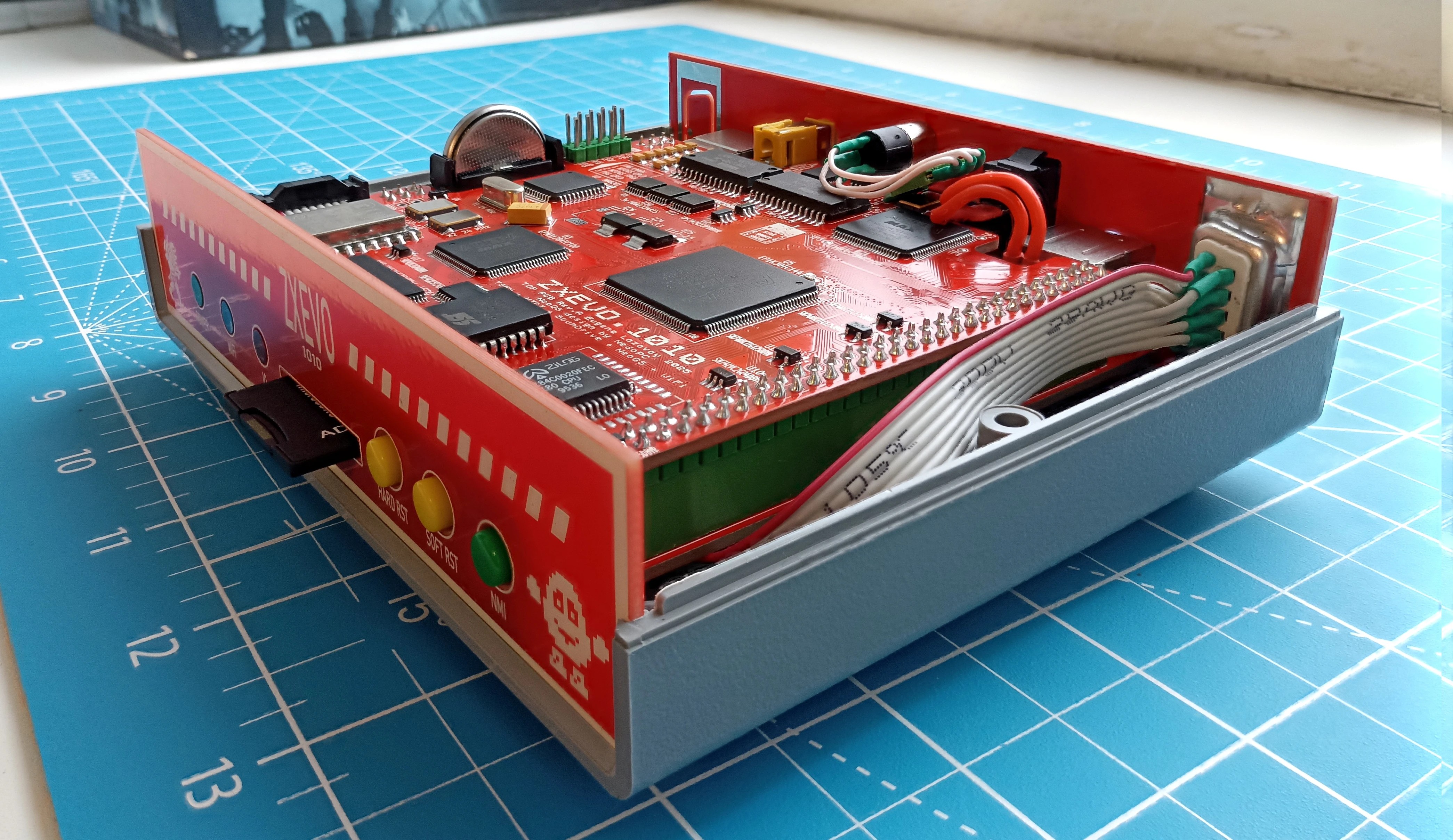

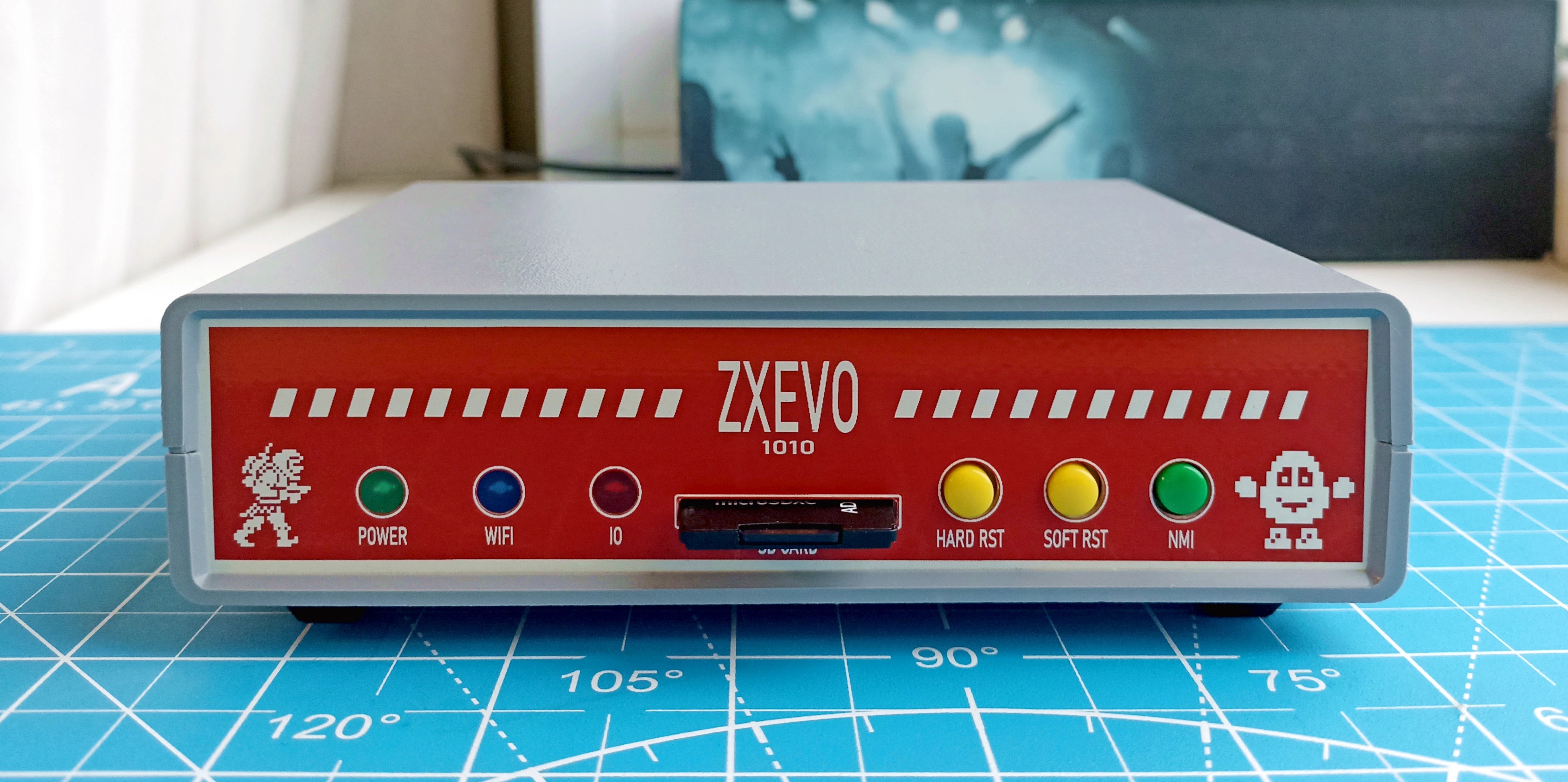

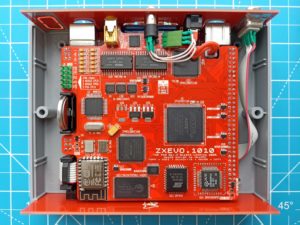

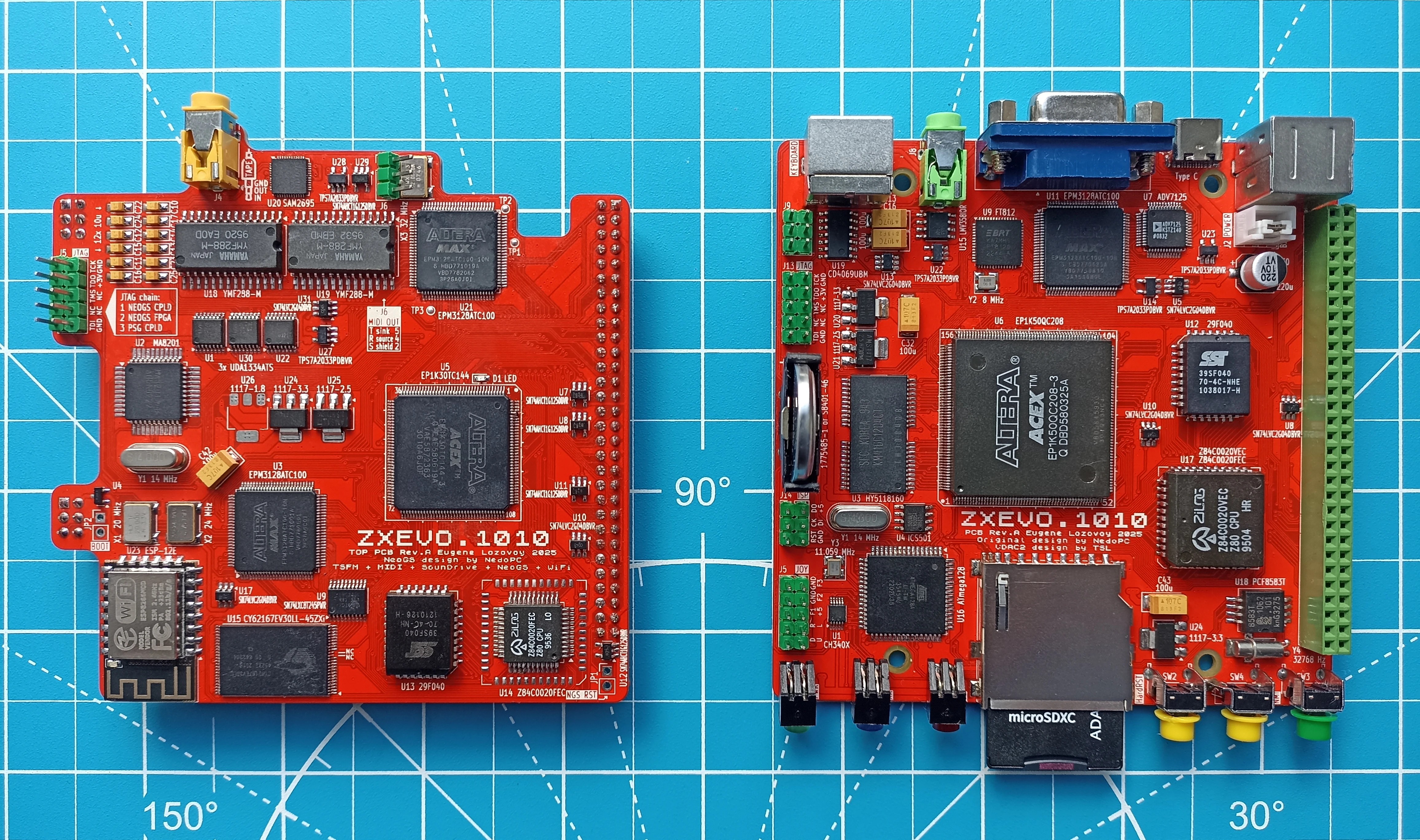

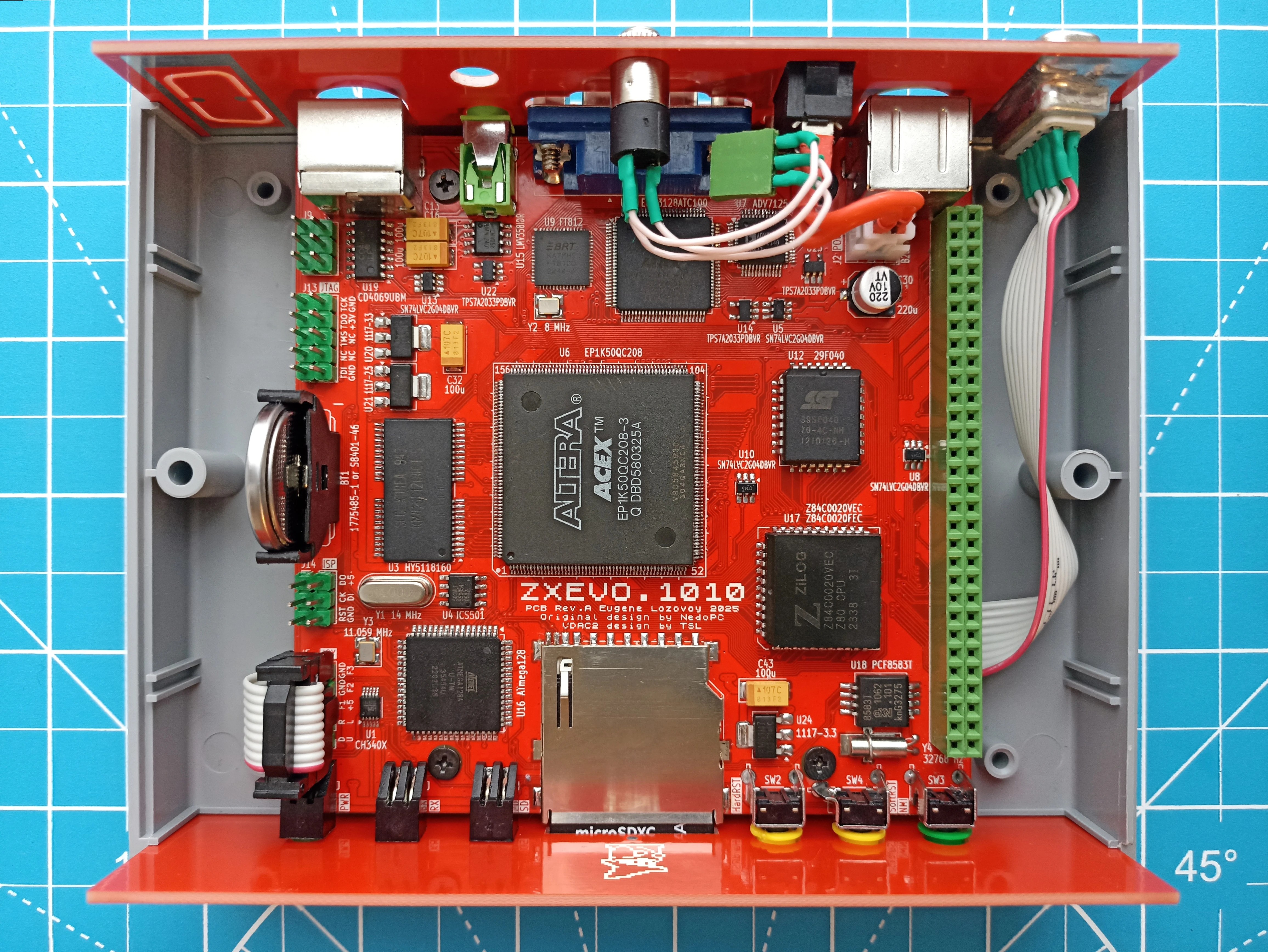

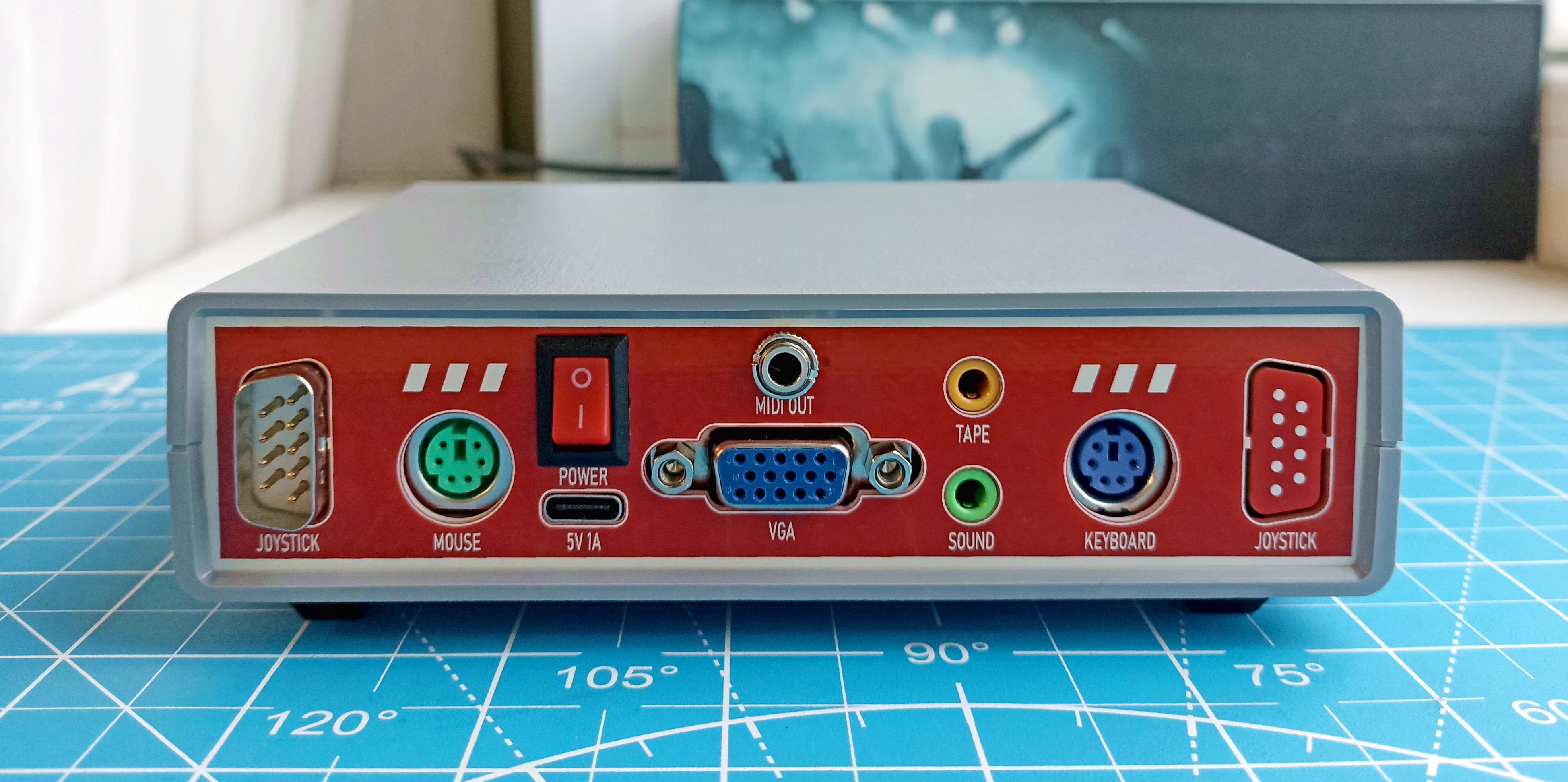

ZXEVO.1010 je zkrácená verze desky ZX Evolution navržená autorem UzixLS s jediným cílem: vejít se do miniaturního pouzdra G738 nebo G706 při zachování plné kompatibility s revizí C původního ZX-Evolution. Rozměry desky jsou přesně 10×10 cm – odtud název 1010. Deska je dvouvrstvá. Zdrojové soubory jsou volně dostupné na GitHubu (UzixLS/zxevo1010-board).

Technické parametry

Palubní periferie

• TSFM (Turbo Sound FM) – mono výstup, dva čipy YMF288 (OPN3-L, kompatibilní s OPN2/OPL3)
• NeoGS – General Sound klon, vícekanálový sampler nezávislý na CPU
• SounDrive – 4kanálový stereo Covox (DAC přes paralelní port)
• MIDI – onboard syntetizátor + výstup pro externí syntetizátor
• ZiFi – WiFi modul pro připojení k internetu
• RTC – hodiny reálného času
• Tape input – vstup pro magnetofonový signál přes 3,5mm jack

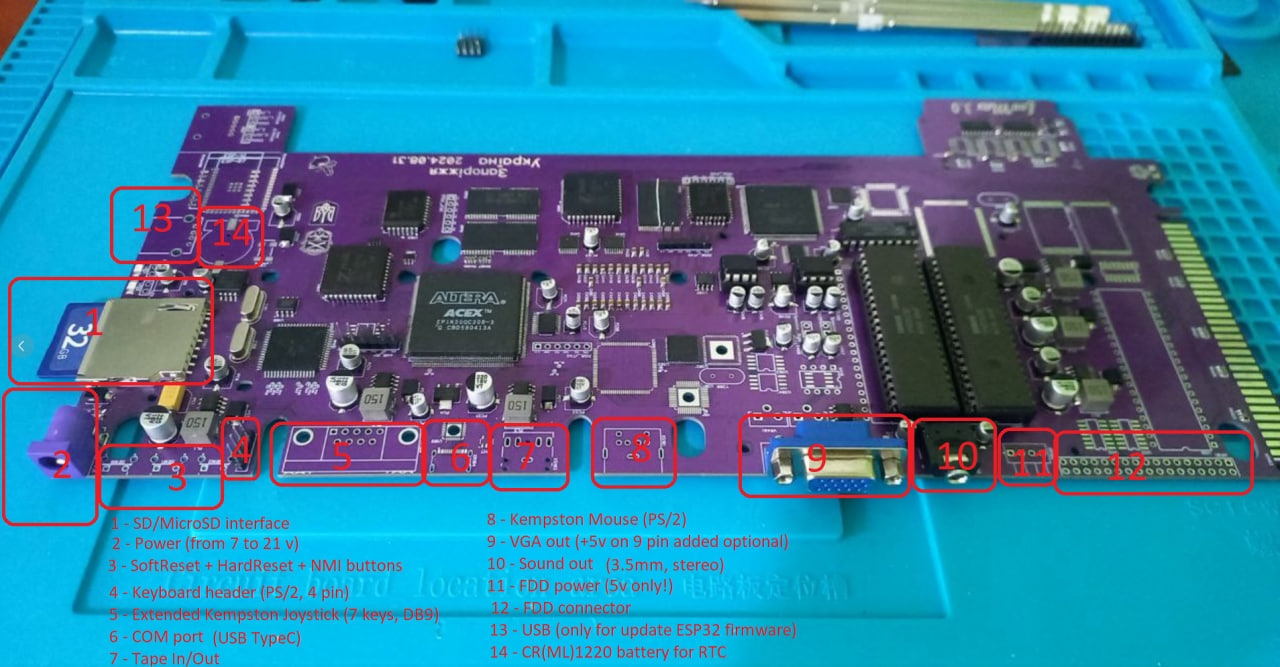

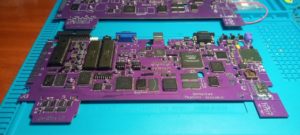

ZX Evo Max v3.0

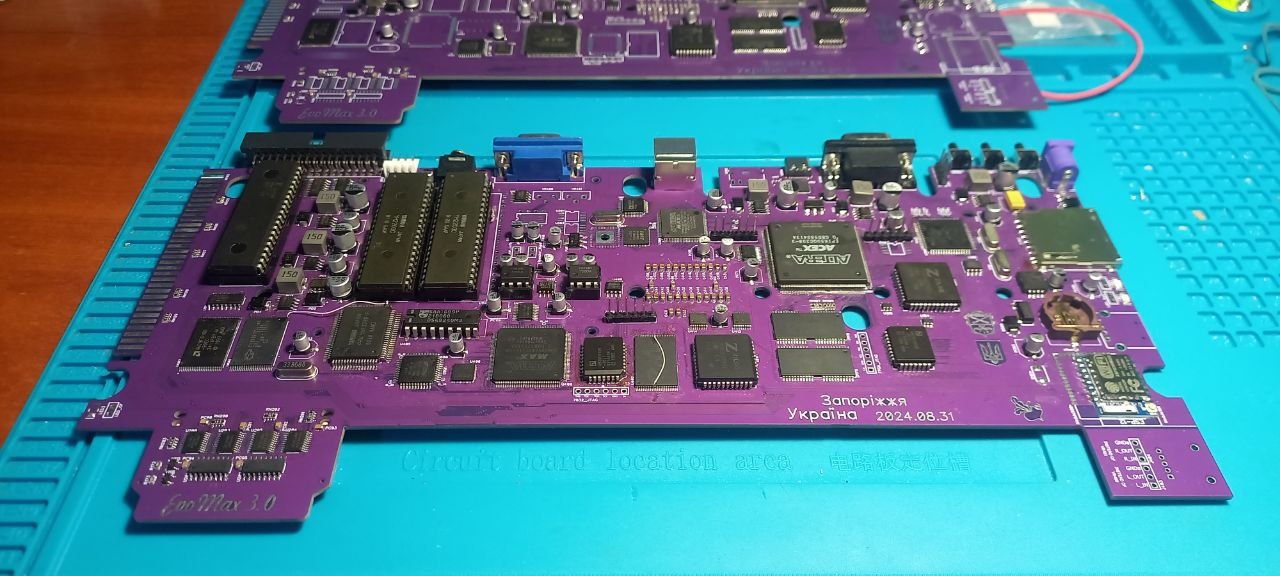

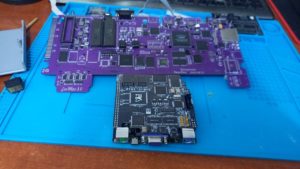

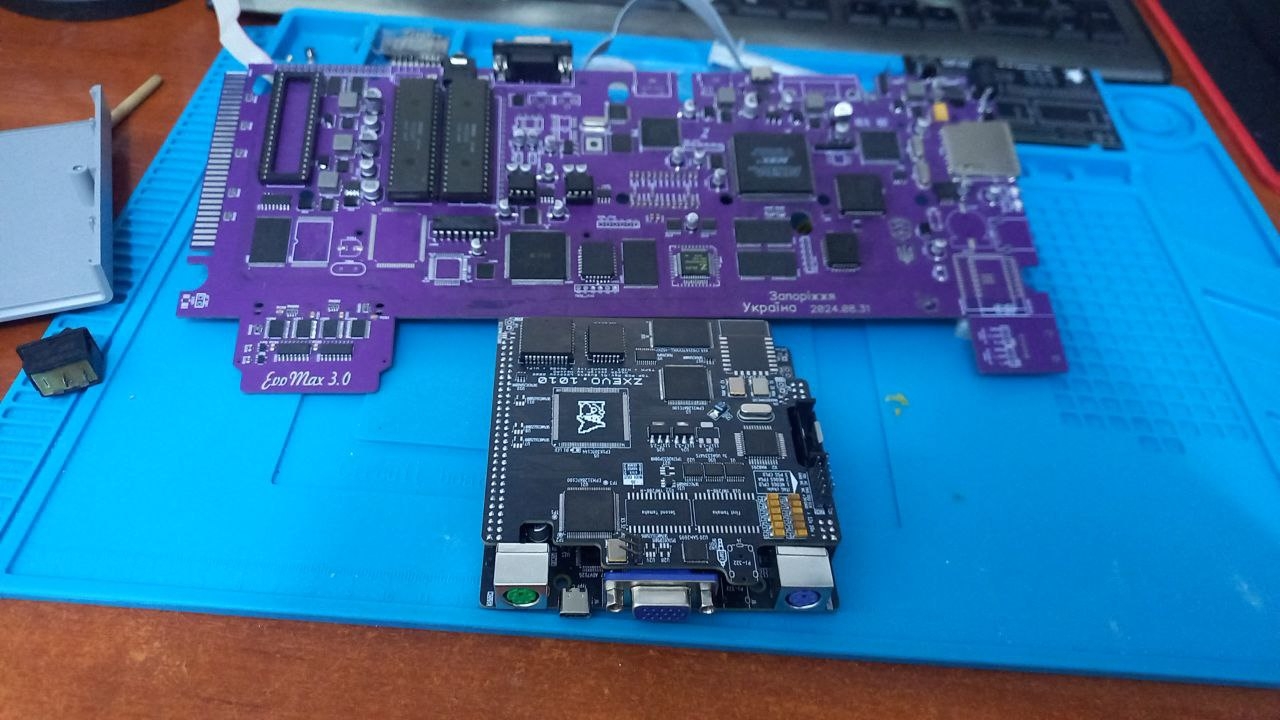

Tam, kde ZXEVO.1010 vsází na rozumnou kompaktnost, jde ZX Evo Max opačným směrem: jde o nejkomplexněji osazenou Pentevo desku, jaká kdy vznikla. Filozofie je prostá – žádné rozšiřující moduly, žádné externí karty. Vše na jedné desce, v malém přenosném pouzdru.

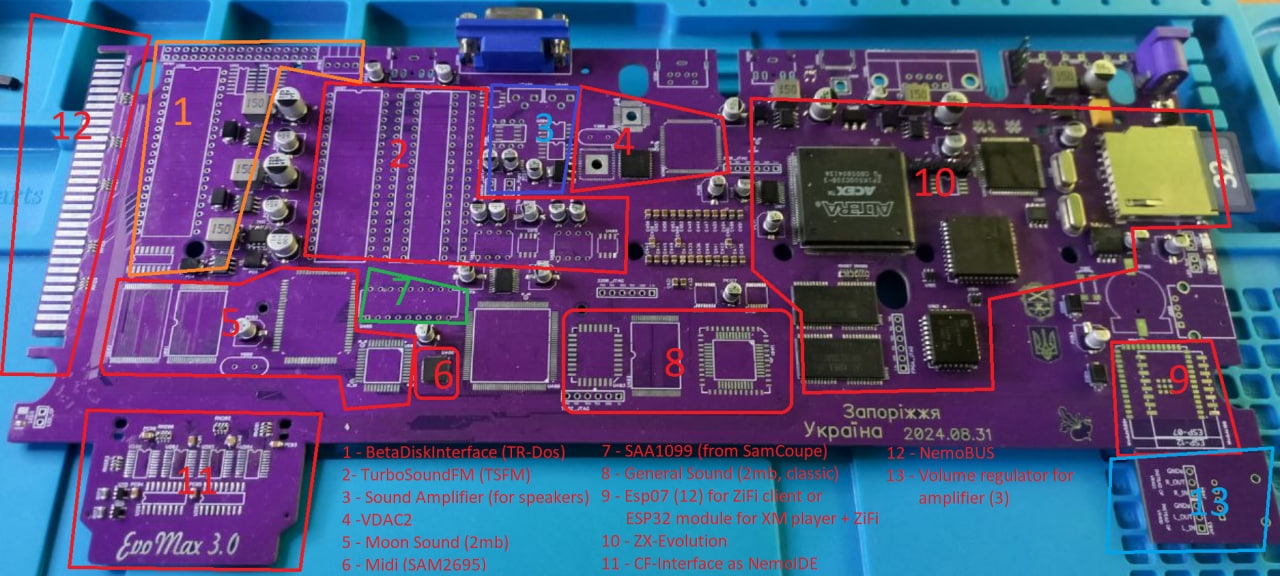

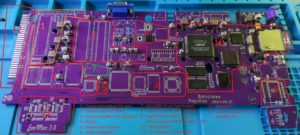

Kompletní výbava

1. BetaDisk Interface (TR-DOS) – kompatibilita s disketovými mechanikami ZX Spectra
2. Turbo Sound FM (TSFM) – duální FM synteza, stereo výstup
3. Sound Amplifier – zesilovač pro přímé připojení reproduktorů
4. VDAC2 – video konvertor pro VGA výstup
5. MoonSound (2 MB) – OPL4 syntetizátor (YMF278B), wavetable + FM, slavný modul ze světa MSX
6. MIDI – SAM2695 – GM MIDI syntetizátor přímo na desce
7. SAA1099 – zvukový čip ze SAM Coupé, 6 hlasů stereo PSG
8. General Sound (2 MB) – klasický ZX rozšiřující modul, 4kanálový sampler s vlastním CPU
9. ESP07/ESP12 nebo ESP32 – ZiFi WiFi klient, ESP32 navíc umožňuje přehrávání XM/MOD modulů
10. ZX-Evolution jádro – plné FPGA Pentevo včetně TSConf režimu
11. CF Interface jako NemoIDE – CompactFlash jako pevný disk v IDE emulaci
12. NemoBus – sběrnice pro budoucí rozšíření
13. Volume Regulator Amplifier – hardwarový potenciometr pro výsledný audio mix

Srovnání
